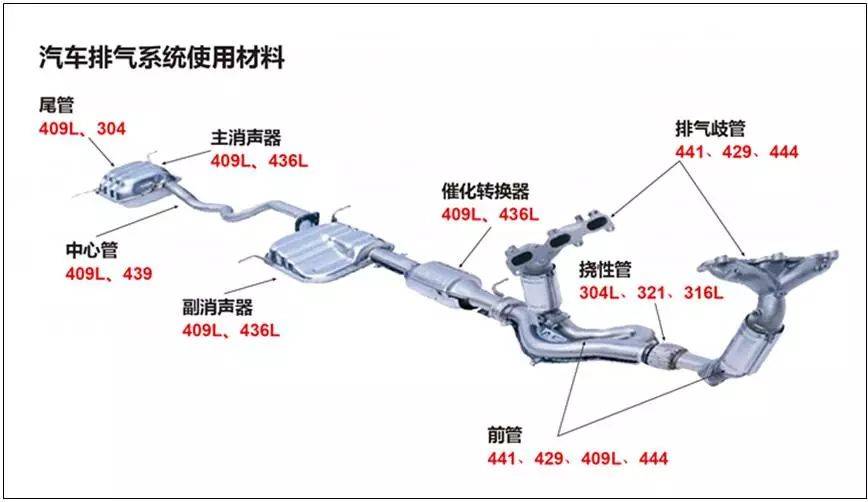

409永利平台属于耐热铁素体永利平台，用它制造的汽车排气部件具有良好的抗氧化和耐腐蚀性能。 这种永利平台合金可制成汽车消声器、歧管、排气管、催化转化器、消声器和排气管。 而409永利平台优异的成型性、焊接性和耐腐蚀性使其在许多其他领域得到应用，如涵洞、家用取暖炉、汽车恒温器、燃油过滤变压器外壳和农用设备等。

409铁素体永利平台在大多数领域都很好，但在某些工业应用中焊接热影响区会发生晶间腐蚀。 该合金的钛和铌含量经过精心配比，以抵抗可能在焊缝热影响区或母体金属的其他热暴露中产生的敏感性和晶间腐蚀。 稳定的元素配比平衡，焊后无需退火恢复延展性，即可获得良好的焊接性。 其成型性和韧性也将得到增强。

409HP永利平台是一种获得专利的永利平台化学成分。 与其他 409 合金一样，11% 的铬含量使其比碳钢更耐腐蚀。 这种永利平台具有足够的抗氧化性和耐腐蚀性，是汽车排放系统应用的理想选择。 热侧放电可使用含 18% 铬的合金。  409HP合金具有良好的切削加工性，在汽车以外的应用领域有充分利用的空间。
在应力断裂方面，409和439合金在649℃的断裂数据非常接近，而439合金在特殊应力下的抗断裂时间会稍长一些。 并且由于439合金中铬含量较高，在816℃应力为10.3MPa或更低时，材料的抗断裂时间会更长。

在韧性性能方面，与其他铁素体永利平台一样，在冲击载荷作用下，随着温度的降低，会发生由延展性向脆性转变的过程。 韧性-脆性转变温度是许多因素的函数，包括热处理、微观结构、应力状态、加载速率、缺口锐度、厚度和材料均匀性。 一般4.77mm及以上厚度的409永利平台板，DBTT值高于室温，说明板材可能因脆性裂纹而难以加工。

在耐腐蚀性方面，409永利平台合金的铬含量为11%。 与碳钢相比，这种永利平台材料的耐腐蚀性大大提高。 但与其他铬含量特别是钼含量高的高价永利平台相比，其耐蚀性相对较低。 然而，409 永利平台在许多汽车和非汽车应用中可以表现出足够的耐腐蚀性和抗氧化性。
