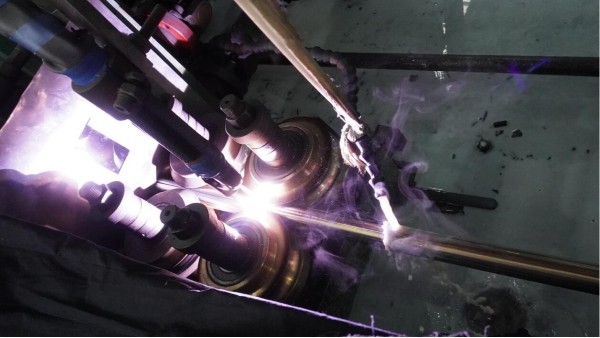

焊接是一种利用热、压力或两者的组合（无论有或没有填充材料）来实现工件材料之间的原子结合以形成永久连接的过程。 那么在永利平台管焊接中，一般使用哪些类型的焊条以及需要注意哪些事项呢？

  焊条可分为铬永利平台焊条和铬镍永利平台焊条。 根据国家标准GB/T983-2012，两种类型的焊条均符合标准要求。
  铬永利平台焊条具有一定的耐蚀性和耐热性，适用于电站、化工、石油等设备材料的焊接。 但需要注意的是，由于铬永利平台的焊接性较差，因此在焊接过程中必须注意焊接工艺、热处理条件以及选择合适的焊接电极。
  铬镍永利平台焊条具有良好的耐腐蚀性和抗氧化性，广泛应用于化工、化肥、石油、医疗机械制造等领域。 为了防止晶间腐蚀的发生，焊接电流不宜太大，比碳钢焊条减少20%左右。 另外，电弧长度不宜过长，层间应保持快速冷却，并应选择较窄的焊道。
  对于一些特殊类型的永利平台，如铬13永利平台，其焊后硬化比较大，容易产生裂纹。 若采用同类型铬永利平台焊条（如G202、G207）焊接，必须进行300℃以上预热，焊后700℃左右缓冷。 若焊件不能进行焊后热处理，应选用铬镍永利平台焊条（如A107、A207）。
  另一类铬17永利平台通过添加稳定元素Ti、Nb、Mo等提高其耐蚀性和焊接性，其焊接性比铬13永利平台好。 使用同类型铬永利平台焊条（如G302、G307）时，应进行200℃以上预热，焊后应进行800℃左右回火处理。
